三相异步电动机正反转工作原理
三相异步电动机正反转工作原理
原理分析
为了实现电机的正反转功能，只需对电源的相序进行任意两相的互换操作（即我们所说的换相），一般做法是保持V相不变，而将U相与W相进行互换。为确保两个接触器在动作时能可靠地切换电动机的相序，接线时需确保接触器上口的接线保持一致，并在接触器的下口进行相序调整。因调整两相顺序，故需保证两个KM线圈不能同时通电，以免引发严重的相间短路问题，故需实施联锁措施。为确保安全，通常采用按钮联锁（机械式）与接触器联锁（电气式）的双重联锁控制正反转的线路（见下图）；若使用按钮联锁正反转点动控制电路图，即便同时按下正反转按钮，用于调相的两个接触器也不可能同时通电，从而在机械层面有效防止了相间短路的发生。此外，鉴于接触器之间的联锁作用，一旦某个接触器获得电源，其常闭触点便无法闭合。在这种机械与电气双重联锁机制下，电机的供电系统便不会出现相间短路的情况正反转点动控制电路图，从而有效保障了电机的安全。同时，这也防止了在调相过程中因相间短路而引发的事故，避免了接触器被烧毁。
要使三相异步电机实现正反转，必须对三相电源中的两相进行调换。调换方法众多，诸如转换开关、接触器等均可使用。在具体应用场景中，使用接触器进行换相以实现电机的正反转是较为常见的方式。

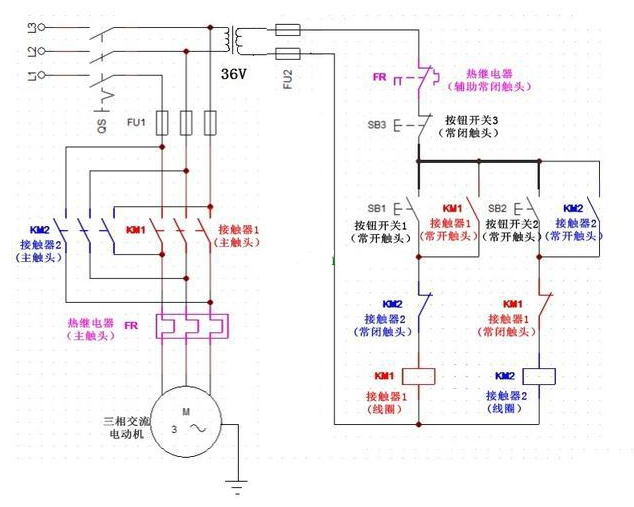

首先，我们需要审视正反转的电路图，然后将其一分为二，左侧部分为主要的线路部分，而右侧部分则负责控制功能。
主线路原理

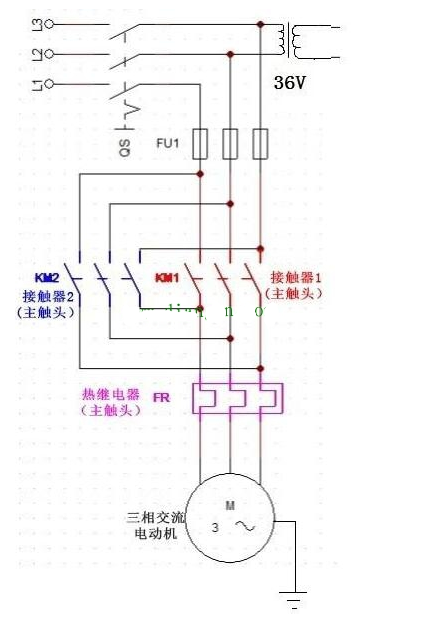

首先，我们需审视主线电路。在该电路中，三相电源经熔断器处理后，分为两条路径，各自通往两个接触器的主体触头。在这个阶段，接触器主体触头的进线相序与电源的相序完全一致。接着，将两个接触器主体触头的出线进行交换，并将它们并联连接。随后，这一并联电路与热继电器相接，最终接入电机。
KM1主触头一旦闭合，电流L1便进入三相电机的第一相，电流L2则流向第二相，电流L3则流至第三相，随之电机开始正向旋转。
KM2主触头一旦接通，电流便从电源L1流至三相电机的第三相，同时，电源L2的电流则流向第二相，而电源L3的电流则流入第一相，导致电机开始反转。
要实现电机的正反转，我们只需操控接触器1和接触器2的主触头开关；若要控制这两者的主触头三相异步电动机正反转工作原理，只需调整它们的线圈。需要注意的是，接触器1和2的主触头不能同时处于闭合状态，否则会导致电源短路。
控制线路原理

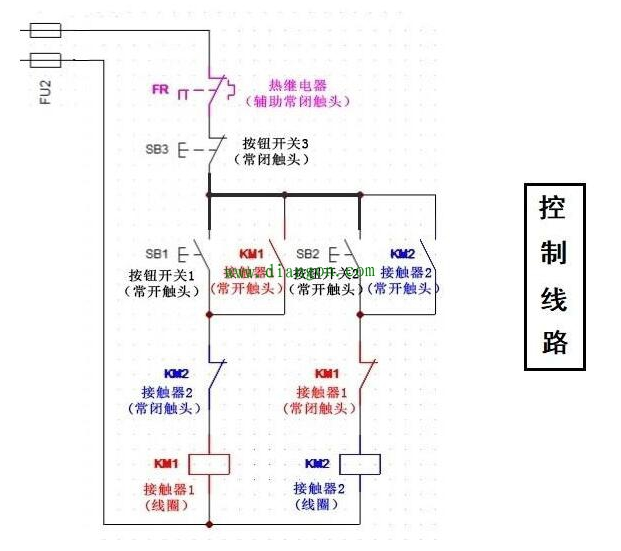

经过变压器降压，单相380伏电压转换为36伏安全电压，此电压随后供应给控制线路。该电源先经热继电器和停止开关SB3，再分别流向正转按钮SB1、反转按钮SB2以及KM1和KM2的常开触点。
按下正转按钮SB1后，电流会流经SB1、KM2的常闭触点，进而到达KM1的线圈。这时，KM1线圈获得电能，KM1的主触头闭合，电机开始正转。与此同时，KM1的常开触点将SB1的两端连通，实现自锁，而KM1的常闭触点则断开，以此避免误触反转按钮SB2导致短路情况的发生。
按下停止按钮SB3后，KM1线圈会失去电源供应，导致KM1的主触头分离正反转点动控制电路图，进而使电机停止转动。与此同时，KM1的常开触头也会断开，从而解除其自锁功能。
按下SB2反转按钮，电流便会流经SB2、KM1的常闭触点至KM2线圈。这样一来，KM2线圈获得电流，KM2的主触头闭合，电机开始反转。与此同时，KM2的常开触点将SB2的两端连接起来，实现自锁，而KM2的常闭触点则断开，以此避免误触SB1反转按钮导致短路情况的发生。
按下停止按钮SB3，KM2线圈随即断电，随之KM2主触头断开三相异步电动机正反转工作原理，导致电机停止转动。与此同时，KM2常开触头也失去自锁功能。
