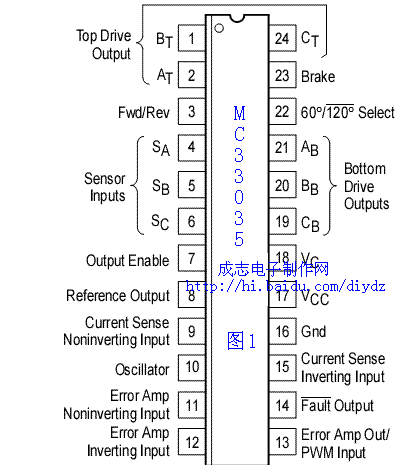

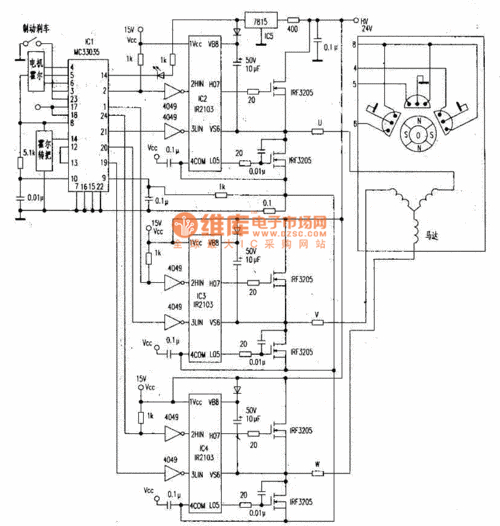

第 18卷第 5期2005年 10月常 州 工 学 院 学 报 of of . 18　No. 5Oct . 2005收稿日期: 20052 072 无刷电机驱动控制器及应用万国庆 　 许清泉 　 崔晓芸(常州工学院电子信息与电气工程学院 ,江苏 常州 )摘要:简要介绍了无刷电机的工作原理 ,着重分析与叙述了大功率无刷电机驱动控制和保护系统的设计思想以及制作调试中的有关问题。关键词 :无刷电机 ;霍尔器件中图分类号 : T M31/38　　　　 文献标识码:A文章编号: 1671 - 0436 (2005) 05 - 0036 - 04　　　 随着人类生活、 工作水平的提高 ,环境保护越来越引起人们的重视mc33035驱动直流无刷电机有没有功率限制,没有污染的绿色环保型无刷直流电机驱动的各种电动车或电动驱动机械 ,将会成为目前各个应用领域的一大发展趋势。例如b90[计算机]MC33035无刷电机驱动控制器及应用,各种电动助力自行车已经进入了人们的生活 ,另外大型超市方便顾客的助力购物车 ,高尔夫球场用的运载车 ,各种场合的自动门控制以及纺织印刷等工业控制等等 ,都已经将无刷电机作为直接驱动动力的首选。所以开发研制各种无刷直流电动机及其驱动系统 ,是一项很有前途的事情。下面介绍一下设计制作无刷电机驱动系统的设计思想、 体会和探讨的问题。本设计选用的无刷电机在原理上是一种介于交流和直流电机之间的电机。这种电机的定子绕组与交流同步和异步电机的定子绕组是相同的。但是b90[计算机]MC33035无刷电机驱动控制器及应用,它与交流电机的区别在于它的激磁电压是单一直流电压 ,它是把直流电压通过电机内部设置的霍尔位置传感器转换成相位互差 120° 角的直流脉冲 ,对各相绕组交替激磁 ,进而在电机的定子铁芯的内部形成一个步进式的旋转磁场mc33035驱动直流无刷电机有没有功率限制,驱动永磁转子同步运行。所以这种电机在结构上与永磁交流同步电机几乎相同 ,只不过多了一个霍尔位置传感器。无刷电机既然是使用直流电源 ,它与直流电机不同之处是什么 ,最大的区别是,它没有直流电机所必需的电刷和整流子组成的换向装置mc33035驱动直流无刷电机有没有功率限制,它只有装在电机转轴上的霍尔位置传感器 ,根据电机转子磁极与定子绕组极面所对应的瞬态位置,确定定子绕组通电的时间,按相序交替激励产生电机运行所必须的旋转磁场。可见 ,这种无刷直流电机具备了结构简单、 性能优良、 调节方便、 电源单一简单等特点 ,在价格上与同性能的交流和直流电机相比也要便宜许多 ,正是因为有如此多的优良特性 ,无刷电机在伺服系统中越来越广泛地被采用。美国 公司针对这样好的商业机遇 ,设计了一代又一代驱动无刷直流电机的专用芯片 , 是公司第二代高性能无刷直流电机专用芯片 ,它采用双极性模拟工艺制造 ,在任何恶劣的环境条件下仍然具有很高的稳定性和优秀品质。芯片内包含有误差信号放大器、 P WM脉冲调制放大器、 频率可编程的锯齿波振荡器、 3个集电极开路顶端驱动输出和 3个非常适用于驱动功率场效应管 ()的大电流图腾柱式底部输出器。它还有可用于正确整流时序的转子位置译码器、 可对传感器的温度进行补偿的参考电平。还带有欠锁定功能及欠压保护、 过流保护、 芯片过热保护、 故障信号输出、 单独驱动、 制动输入等功能。内部原理图如图 1所示。总之 ,它是一种具有典型的包括开环速度、 正向运转和反向运转、 以及运行使能等的电机控制专用小型系统。© 1994-2007 China House. All .
