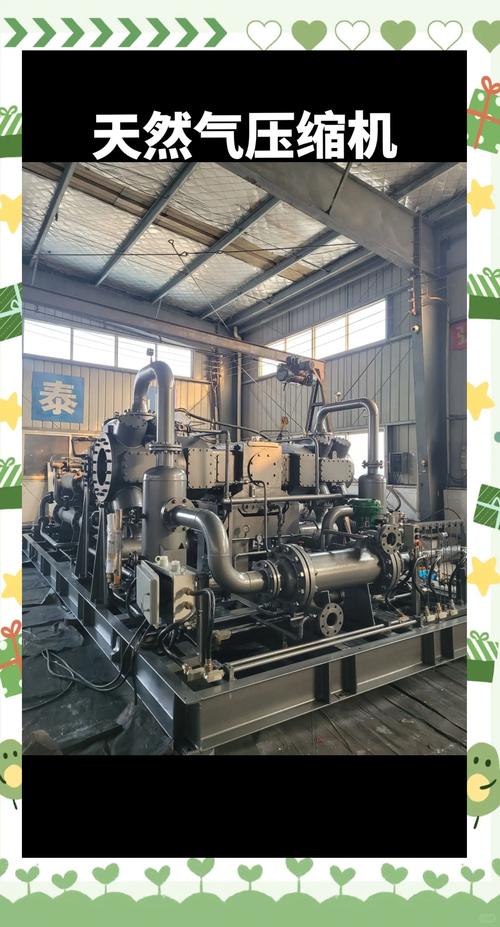

· 220 ·7 2017 年 年 5 5 月 第 第 3 13 卷 科技创新 工程技术（建筑） P&ID 图在压缩机设计中的应用 崔晓建 李卓辉 安瑞科【蚌埠】压缩机有限公司，安徽 蚌埠 摘要：管道和仪表流程图又称为 P&ID，是 AND 的缩写。它是压缩机设计过程中与用户、设计院交流沟通的桥梁。它是压缩机设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。如何快速准确绘制压缩机工艺流程图是提高压缩机设计工作效率的重要途径。 关键词：P&ID 图；压缩机设计；应用 中图分类号： TV525 文献标识码：A 文章编号：1671-5586（2017）13-0220-01 D 1 P&ID 的设计内容 P&ID 的设计应包括下列内容。 1.1 设备 (1)设备的名称和位号。 每台设备包括备用设备，都必须标示出来。对于扩建、改建项目，已有设备要用细实线表示，并用文字注明。 （2）成套设备 对成套供应的设备（如储气瓶组、脱水装置、稀油站、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线pid中压缩机怎么画，并加标注。通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。 （3）设备位号和设备规格 P&ID 上应注明设备位号和设备的主要规格和设计参数pid中压缩机怎么画，如泵应注明流量 Q 和扬程 H；容器应注明直径 D 和长度 L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。P&ID 中标注的设备规格和参数是设计值。 （4）接管与联接方式 管口尺寸、法兰面形式和法兰压力等级均应详细注明。一般而言，若设备管口的尺寸、法兰面形式和压力等级与相接管道尺寸、管道等级规定的法兰面形式和压力等级一致，则不需特殊标出；若不一致，须在管口附近加注说明，以免在安装设计时配错法兰。 （5）零部件 为便于理解工艺流程，零部件的内件（如丝网除沫器、回热器等）最好在 P&ID 中表示出来。 （6）标高 对安装高度有要求的设备必须标出设备要求的最低标高。立式容器须标明自地面到容器下切线的实际距离或标高；卧式容器应标明容器内底部标高或到地面的实际距离。 （7）驱动装置 泵、风机和压缩机的驱动装置要注明驱动机类型，有时还要标出驱动机功率。 （8）排放要求 P&ID 应注明容器、换热器等设备和管道的放空、放净去向，如排放到大气、泄压系统、干气系统或湿气系统。若排往下水道，要分别注明排往生活污水、雨水或含油污水系统。 1 1 .2 配管 （1）管道规格 在 P&ID 中要表示出全部在正常生产、开车、停车、事故维修、取样、备用、再生各种工况下所需要的工艺物料管线和公用工程管线。所有的管道都要注明管径、管道号、管道等级和介质流向。管径一般用公称直径（DN）表示。 若同一根管道上使用了不同等级的材料，应在图上注明管道等级的分界点。一般在 P&ID 上管道改变方向处标明介质流向。 （2）间断使用的管道 对间断使用的管道要注明“开车”、“停车”、“正常无流量（NNF）”等字样。 （3）阀件 正常操作时常闭的阀件或需要保证开启或关闭的阀门要注明“常闭（N.C）”、“铅封开（C.S.O）”、“铅封闭（C.S.C）”、“锁开（L.O）”、“锁闭（L.C）”等字样。 所有的阀门（仪表阀门除外）在 P&ID 上都要示出，并按图例表示出阀门的形式；若阀门尺寸与管道尺寸不一致时，要注明。 阀门的压力等级与管道的压力等级不一致时，要标注清楚；如果压力等级相同，但法兰面的形式不同，也要标明，以免安装设计时配错法兰P&ID图在压缩机设计中的应用，导致无法安装。 （4）管道的衔接 管道进出 P&ID 中，图面的箭头接到哪一张图及相接设备的名称和位号要交待清楚。以便查找相接的图纸和设备。 （5）管口 开车、停车、试车用的放空口、放净口、蒸汽吹扫口、冲洗口和灭火蒸汽口等，在 P&ID 上都要清楚地标示出来。 （6）伴热管 蒸汽伴热管、电伴热管、夹套管及保温管等，在 P&ID中要清楚地标示出来，但保温厚度和保温材料类别不必示出（可以在管道数据表上查到）。 （7）埋地管道 所有埋地管道应用虚线标示，并标出始末点的位置。 （8）管件 各种管路附件，如补偿器、软管、永久过滤器、临时过滤器、异径管、盲板、疏水器、可拆卸短管、非标准的管件等都要在图上标示出来。有时还要注明尺寸，工艺要求的管件要标上编号。 （9）取样点 取样点的位置和是否有取样冷却器等都要标出，并注明接管尺寸、编号。 （10）特殊要求 管道坡度、对称布置和液封高度要求等均必须注明。 （11）成套设备接管 P&ID 中应标示出和成套供应的设备相接的连结点，并注明设备随带的管道和阀门与工程设计管道的分界点。工程设计部分必须在 P&ID 上标示，并与设备供货的图纸一致。 1.3 仪表与仪表配管 （1）在线仪表 流量计、调节阀等在线仪表的接口尺寸如与管道尺寸不一致时，要注明尺寸。 （2）调节阀 调节阀及其旁通阀要注明尺寸P&ID图在压缩机设计中的应用，并标明事故开（FO）或事故关（FC）、是否可以手动等。 （3）安全阀 要注明连接尺寸和设定压力值。 （4）设备附带仪表 设备上的仪表如果是作为设备附件供应，不须另外订货时，要加标注，该仪表编号可加后缀“X”。 （5）仪表编号 仪表编号最终根据开工会定的原则编制。 若无要求可按照以下原则进行：先机械仪表后电气仪表，压力温度平行进行，四位编码，一级以 1101 开始依次 110×，同理二级120×，三级 130×依次类推。压缩机轴承测温以 4001 开始，电机轴承定子测温 5001 开始，分离器液位计以 9001 开始，机身震动 10001 开始，盘车限位开关以 7001 开始；水路流程压力温度编号均以 2001 开始；油路流程压力温度编号均以 3001 开始。 （6）联锁及讯号 联锁及声、光讯号在 P&ID 上亦要表示清楚。 （7）成套设备 成套供应设备的供货范围要标明。对由制造厂成套供货范围内的仪表，要加标注，可在编号后加后缀“X”。 1.4 其他 在 P&ID 中要将特殊的设计及安装要求标示出来，亦可作为注释单独列出pid中压缩机怎么画，如开/停车联锁、再生要求、仪表与有关的管道阀的安装要求、特殊的专用管件等。 P&ID 打印图幅不要超过 A2。 2 结束语 P&ID 的设计过程是从无到有、从不完善到完善的过程。研究 P&ID 的设计过程，有利于提高其设计质量。 P&ID 的设计，必须待工艺流程完全确定后（但不是工艺流程设计完全结束后）才能开始，否则容易造成大返工。 P&ID 的设计一般要经过初步条件版、内部审核版、供设计院参考版、设计院确定版等阶段后才能完成。 参考文献 梁善良, 梁清. P&ID图在窑炉工艺设计中的应用. 中国陶瓷工业, 2016(4):39-42.
