汽车最新科技之 目前在售混合动力车型详解(图)(2)
除此之外还有一些混合动力车型的出租车在运营，但是这些车辆也都是集体采购暂时并不面向个人销售，比如长安的杰勋(相关文章)和奇瑞的A5(相关文章),奇瑞A5混合动力车目前分为BSG弱混合动力和ISG中度混合动力两种,价格比普通A5贵2万元左右。

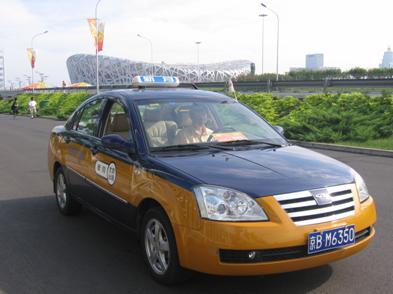

图为奇瑞A5混合动力版 相关文章
混合动力车型按能量合成形式分类
混合动力源电动车按照能量合成的的形式主要分为串联式(SHEV)和并联式(PHEV)两种，以上几款车型除了比亚迪F3DM是串联式混合动力其余都采用并联式混合动力。

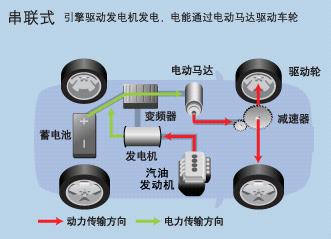

图为串联式混合动力系统
串联式混合动力由发动机、发电机和电动机三部分动力总成组成，它们之间用串联的方式组成SHEV的动力单元系统。负荷小时由电池驱动电动机带动车轮转动，负荷大时则由发动机带动发电机发电驱动电动机。当电动车处如启动、加速、爬坡的工况时，发动机-电动机组和电池组共同向电动机提供电能；当电动车处低速、滑行、怠速的工况时，则由电池组驱动电动机，由发动机-发电机组向电池组充电。这种串联式电动车不管在什么工况下，最终都要由电动机来驱动车轮。例如福特“新能级-2010”SHEV，其电池采用燃料电池，在城市市区行驶时全部由燃料电池驱动电动机，电动机通过减速器(变速器)和驱动桥驱动车轮，达到了“零排放”要求。当高速及爬坡时奇瑞a5混合动力车汽车最新科技之 目前在售混合动力车型详解(图)(2)，则由发动机-电动机组和燃料电池组共同向电动机供电，驱动车轮。

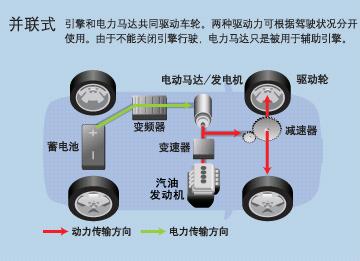

图为并联式混合动力系统
并联式混合动力的发动机和电动机以机械能叠加的方式驱动汽车，发动机与电动机分属两套系统，可以分别独立地向汽车传动系提供扭矩，在不同的路面上既可以共同驱动又可以单独驱动。电动机既可以作电动机又可以作发电机使用汽车最新科技之 目前在售混合动力车型详解(图)(2)，又称为电动-发电机组。由于没有单独的发电机，发动机可以直接通过传动机构驱动车轮奇瑞a5混合动力车，因此该装置更接近传统的汽车驱动系统，得到比较广泛的应用。例如大众汽车公司的高尔夫PHEV，发动机通过离合器1带动电动-发电机，输出扭力再通过另一边离合器2驱动车辆行驶。静止启动时，电池向电动-发电机供电，此时电动-发电机就是发动机的起动机。发动机启动后，发动机一方面作为车辆单独的动力源驱动车轮，另一方面又带动电动-发电机发电向电池充电，此时与传统汽车一样。在市区行驶时，发动机关闭，离合器1脱开，离合器2接合，电池做为唯一能源向电动机供电，由电动机取代发动机驱动车轮。当电动车需要高速或高负荷时，发动机启动离合器1闭合，发动机与电动-发电机系统组成复合驱动形式奇瑞a5混合动力车，以最大功率驱动车辆。
