四脚按键开关跟我们平时用的轻触开关、六脚开关是
一个类型的东西，四脚按键开关不能够自锁，但是，每当按
下去一次，信号就发生一次跳变。未按下时只有两组引脚连
接，按下之后，四个引脚连接在一起。

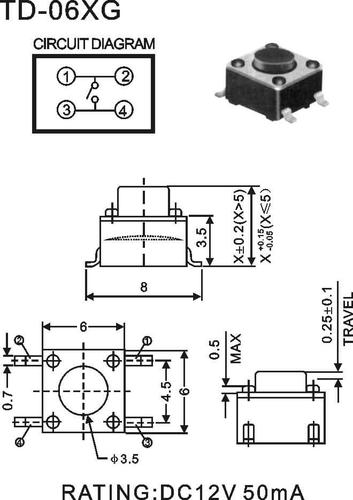

底部可以表示为：
为保证准确，建议在使用前用万用表的“二极管、电阻、
蜂鸣档”测量各个引脚的导通性。四脚按键开关工作原理
这种开关的工作原理，其实和普通按钮开关的工作原
理差不多，由常开触点、常闭触点组合而成，在四脚按键开
关中，常开触点的作用，就是当压力向常开触点施压时，这
个电路就呈现接通状态；当撤销这种压力的时候四脚按键开关_四脚按键开关引脚图_四脚按键开关接线图，就恢复到
了原始的常闭触点，也就是所谓的断开。这个施压的力，就
是用我们的手去开按钮、关按钮的动作。总而言之，四脚按
键开关的工作原理还是很好理解的。四脚按键开关规格
型号
不同条件或者是不同环境下，使用的四脚按键开关，
都会有不同或者是有所不同。这就要对不同系列的规格型号
有一个相当熟稔的掌握。四脚按键开关主要规格有侧插式、
贴片式、插件式等，另外还有8*8系列防水开关、6*6系列
防水开关、10*10系列防水开关以及12*12系列防水开关，
不同规格的四脚按键开关4脚按键开关原理图，其型号系列也大不一样。比如
6*6*5.5/12/10/13/4.3/17/21/26mm等四脚按键开关。四脚
按键开关应用范围
前面也简单提到过四脚按键开关的应用范围，在家用
电器方面的电风、微波炉、电视机、电子脂肪秤、电饭煲以
及电子厨房秤等；安防产品之中的监视器、可视对讲机等；
电脑中的录音笔、摄像头等；医疗器材中的呼叫系统、血压
计、体温计等、健身器材中的按摩椅、跑度机等，这些领域，
四脚按键开关都有涉及应用。此外还有很多方面，而从四脚
按键开关的应用范围也可以看出4脚按键开关原理图，这种开关在未来的发展
中，将会更加的被大肆应用。四脚按键开关挑选方法
开关的好坏将会直接影响到产品的使用。所以在挑选
四脚按键开关的时候，要注意其可焊性、防护性、导通等各
项物理性能，使用寿命是长久、触感是否粗糙，这些外在的
表面因素也将决定着四脚按键开关优劣。为了降低电阻，会
在引脚上采用镀银处理，所以高质量的四脚按键开关，在引
脚上镀银厚度、工艺方面要进行控制，最后的镀银为0.3um
以上，薄银为0.2um，0.1um则是镀白。四脚按键开关经过
镀银之后，其防护是否具备防水防尘功能，不然再好的镀银
处理，也会被空气给氧化！四脚按键开关使用注意事项
关于开关的焊接，则需要确认生产时候的条件。因条
件的不同，端子上施加的符合，变形劣化也是有可能出现的，
所以在使用时候一定要注意这一点。对于四脚按键开关的热
应力影响，要在使用之前做好充分的确认准备；两次焊接过
程，请在第一次焊接之后，恢复到常温状态之下在进行二次
焊接，如果连续加热的话，会对四脚按键开关的外形产生变
化，端子也可能脱落，导致电特性降低。四脚按键开关的电
阻负载，是前提设计好了的，使用其他负荷时，请注意确认。
四角开关的四个引脚是什么意思
4个引脚就是有2个组开关，按下去就2组同时通电，
放开就是2组同时段开的四脚按键开关怎么接

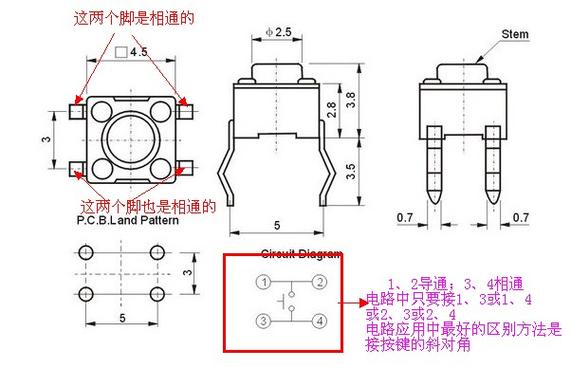

上图是接线图，1、2脚是一端，3、4脚是另一端，
不同厂家标示不同。
轻触开关是按一下接通电路，手松开后电路依然接通，
再按一次电路断开；轻触按键是按下去接通电路，手松开电
路就断开。
由于元件体积小、机械强度差，为了可靠接通电路，
降低接触电阻，用两组触点并联工作，所以有4个脚，而不
是像继电器那样，一组是常开触点，另一组是常闭触点。
你用万用表的电阻档就可以分辨出结构，或者按型号
搜索厂家资料。四脚按键开关怎么焊接呢？
1、万用表调至二极管处
2、先测量四角中的任意两脚，判断哪两个角是导通的四脚按键开关_四脚按键开关引脚图_四脚按键开关接线图，
哪两个角是断开的
3、按键按下4脚按键开关原理图，在测量任意两脚，判断判断哪两个角是
导通的，哪两个角是断开的
4、开始断开，按键按下导通的两脚可做为焊接的两个
根据经验，一般只要的对角就可以进行直接焊接。
注：按键开关的工作原理，就是按键按下的时候两个
贴片挨近了，也就是导通了；松开的时候，贴片分离，也就
是断开了。
