无废水RO反渗透水处理设备及其方法

无废水RO反渗透水处理设备及其方法

申请日2013.02.17

公开(公告)日2013.06.05

IPC分类号C02F1/44; C02F9/02

摘要

本发明涉及一种水处理装置，尤其是一种无废水RO反渗透水处理设备及其方法，包括对原水进行初步处理的多级预处理装置、用于对原水净化为直饮水的过程中产生的废水进行过滤使所述废水重新排入所述净水系统进行再循环的特虑箱、RO膜装置和第一存水箱;所述的各种装置通过管道连接在一起。本发明的一种无废水RO反渗透水处理设备及其方法：增加特滤箱，专门对废水中的杂质和反冲洗膜中的杂质进行过滤，使水质达到能够排入原水管道的标准，杜绝了废水的排放，提高了水资源的利用率;增加反冲洗水路，极大的降低了RO膜的损耗，提高了RO膜的使用寿命，并且与传统售水机RO膜的使用寿命相比较，使用周期更长、损耗小，过滤效果更好。

权利要求书

1.一种无废水RO反渗透水处理设备，其特征在于：包括对原水进行初步处 理的多级预处理装置、用于对原水净化为直饮水的过程中产生的废水进行过滤 使所述废水重新排入所述净水系统进行再循环的特虑箱、RO膜装置和第一存水 箱;所述的各种装置通过管道连接在一起，按照管路作用不同，将其分为净水 管路、反冲洗管路和废水管路，

所述的净水管路包括多级预处理装置，多级预处理装置的进口设置有连接 原水的管道，所述的多级预处理装置的出口通过管道与RO膜装置的进口相连 接，所述的RO膜装置的出口通过管道与第一存水箱的进口相连接，第一存水箱 的出口作为最终净化水的取水口;

所述的反冲洗管路包括第一存水箱，所述的第一存水箱的出口通过管道与 RO膜装置的出口相连接，所述的RO膜装置的进口通过管道与特虑箱的进口相 连接，特虑箱的出口通过管道与多级预处理装置的进口管道相连接;

所述的废水管路包括RO膜装置，所述的RO膜装置所述的RO膜装置的出 口通过管道与特虑箱的进口相连接，特虑箱的出口通过管道与多级预处理装置 的进口管道相连接。

2.根据权利要求1所述的一种无废水RO反渗透水处理设备，其特征在于： 还包括用于改变经RO膜装置过滤后的纯净水的理化性质、增加水的有益成分的 多级再处理装置，所述的多级再处理装置的进口与RO膜装置的出口连接，所述 的多级再处理装置的出口与第一存水箱的进口相连接。

3.根据权利要求1或2所述的一种无废水RO反渗透水处理设备，其特征在 于：还包括第二存水箱，所述的特虑箱的出口通过管道与第二存水箱的进口相 连接，第二存水箱的出口通过管道与多级预处理装置的进口管道相连接。

4.根据权利要求1或2所述的一种无废水RO反渗透水处理设备水处理设备 家用，其特征在 于：所述的特虑箱包括虑瓶体、进水管、出水管和滤芯，所述的滤芯安装于虑 瓶体的内部，所述的进水管伸到滤芯的底部，所述的出水管设置在滤芯的上部，所述的滤芯为分层分流式滤芯，包括滤芯壳体，所述的滤芯壳体内部设置有至 少两层过滤层，所述的过滤层之间设置有硅胶垫，所述的硅胶垫上设置有多个 小孔。

5.根据权利要求1或2所述的一种无废水RO反渗透水处理设备，其特征在 于：所述的多级与处理装置包括虑瓶体、进水管、出水管和滤芯，所述的滤芯 安装于虑瓶体的内部，所述的进水管伸到滤芯的底部，所述的出水管设置在滤 芯的上部，所述的滤芯为分层分流式滤芯，包括滤芯壳体，所述的滤芯壳体内 部设置有至少两层过滤层，所述的过滤层之间设置有硅胶垫，所述的硅胶垫上 设置有多个小孔。

6.根据权利要求4所述的一种无废水RO反渗透水处理设备，其特征在于： 所述的过滤层为四层，所述的过滤层为纳米改性降氟滤料。

7.根据权利要求5所述的一种无废水RO反渗透水处理设备，其特征在于： 所述的过滤层为四层，所述的过滤层为纳米改性降氟滤料。

8.一种无废水RO反渗透水处理方法，其特征在于，包括以下步骤：

(1)原水首先经过多级预处理装置，初步除去水中的杂质，然后经过RO 膜装置，进一步除去杂质，最后经过多级再处理装置，改变水的理化性质，增 加水的有益成分，得到净化水;

(2)将经过RO膜处理后得到的废水，进行过滤处理，使废水的TDS值≤ 200，重新的引入到原水管道，作为原水重新利用;

(3)利用得到的部分净化水，对RO膜进行反冲洗，降低杂质对RO膜污 染，冲洗后的水经过过滤处理，使废水的TDS值≤200，重新的引入到原水管道，作为 原水重新利用。

9.根据权利要求8所述的一种无废水RO反渗透水处理方法，其特征在于： 所述的步骤(3)对RO膜进行反冲洗的操作为：每天反冲洗2~3次，每次5~10min， 用水40~60L。

说明书

一种无废水RO反渗透水处理设备及其方法

技术领域

本发明涉及一种水处理装置，尤其是一种无废水RO反渗透水处理设备及其方法。

背景技术

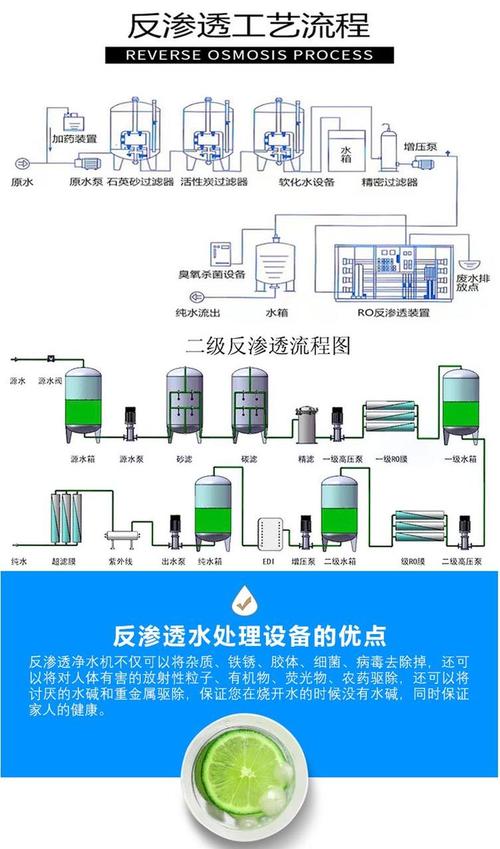

目前在国内水处理行业中，水处理产品多种多样，形态各异。本技术是应用于公共社区饮水的水处理产品的发明，而非工业水处理设备的发明。目前，水处理技术有超滤、微滤、纳滤和反渗透，其中反渗透技术处理后的水称为纯净水，其安全性最好。市场销售的桶装水以及家用、商用直饮水机全是反渗透水处理设备，超市供应的瓶装水也是反渗透技术处理的产品。现市面上公知的纯水机产品，在设计构造上较为筒单，技术含量低，存在一定的缺陷，尤其是对自来水的净化和出水量存在局限。售水机的核心技术均属于RO反渗透净水技术，这种净水技术存在着产生废水的问题，平均每净化1比例的可饮用直饮水需要产生3比例的废水，这部分废水直接被排进了下水管道。虽然能在市场需求上满足社会需要，但是也浪费了大量的水资源。对于中国这个庞然大物，水资源的匮乏已经让所有人足够的重视。

近年来，已出现了不少减少反渗透技术放排浓水的专利，如申请号为2.3的中国专利公开了一种节水型纯水制水系统，该专利设计思路是利用TDS探头，置于所制纯水回路。当所制纯水水质较好时，让浓水回流至进水管路无废水RO反渗透水处理设备及其方法，加以利用;当所制纯水水质降低到自己设定值时，让浓水排放掉，这可以节省一部分浓水排放量。但是也有缺点，对RO(反渗透膜)膜的工作寿命会有影响;另外，对于原水水质较差的地方，节水效果不明显，同时对RO膜的工作寿命影响也越大。

发明内容

本发明提供了一种无废水RO反渗透水处理设备，它解决了现有RO反渗透水处理设备的以下问题：(1)没有废水再利用管路，废水排放量大，水资源浪费严重的问题;(2)过滤过程中的杂质对滤料与RO膜等过滤材料影响大，极大降低了滤料与RO膜的使用寿命的问题。

为解决上述技术问题，本发明所采用的技术方案为：

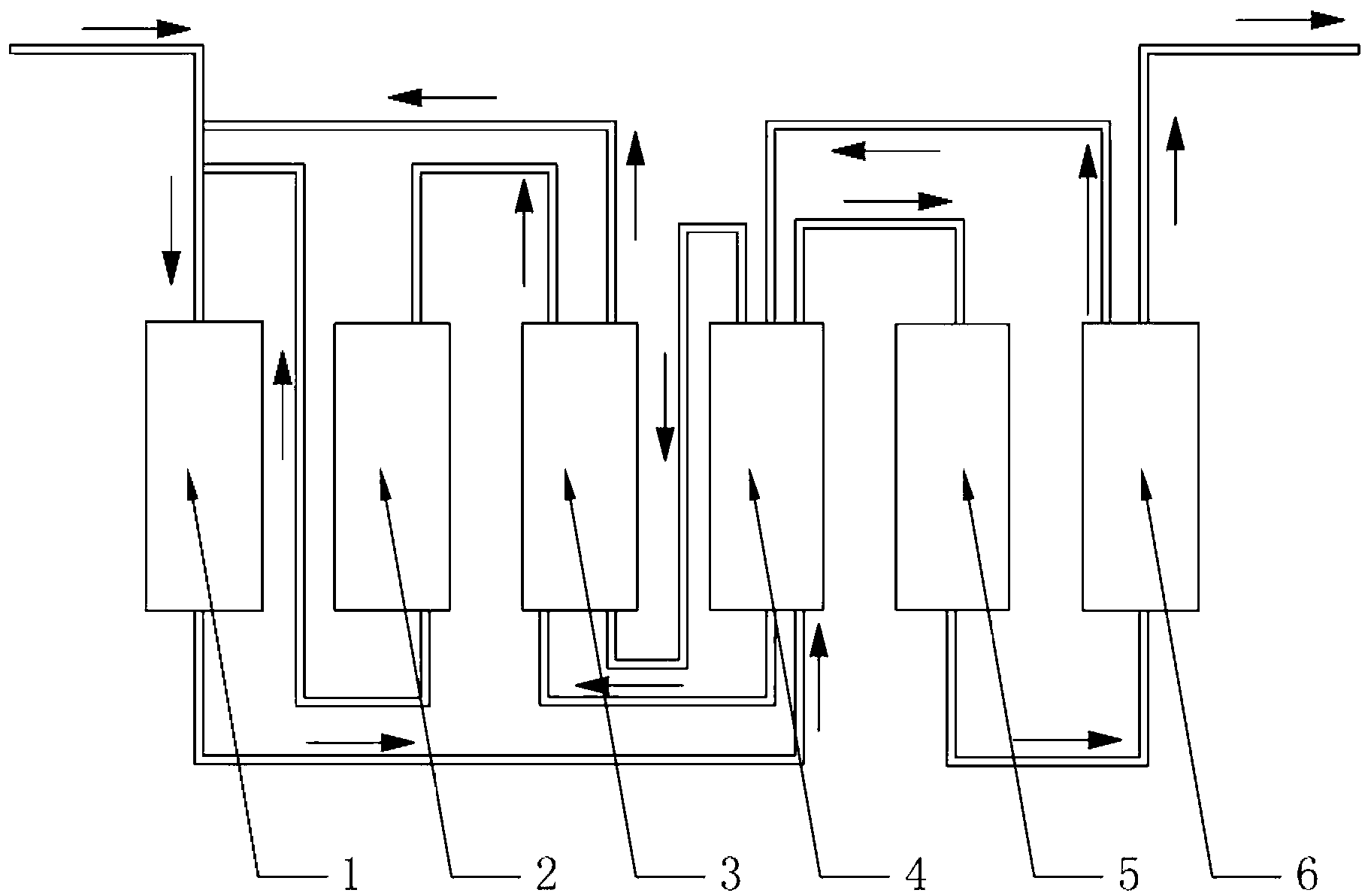

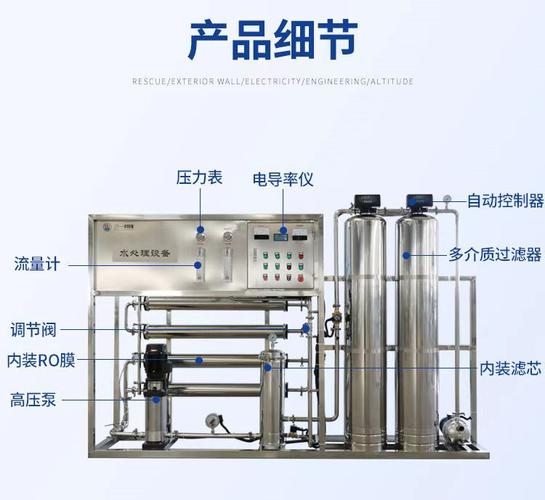

一种无废水RO反渗透水处理设备，包括对原水进行初步处理的多级预处理装置、用于对原水净化为直饮水的过程中产生的废水进行过滤使所述废水重新排入所述净水系统进行再循环的特虑箱、RO膜装置和第一存水箱;所述的各种装置通过管道连接在一起，按照管路作用不同，将其分为净水管路、反冲洗管路和废水管路，

所述的净水管路包括多级预处理装置，多级预处理装置的进口设置有连接原水的管道，所述的多级预处理装置的出口通过管道与RO膜装置的进口相连接无废水RO反渗透水处理设备及其方法，所述的RO膜装置的出口通过管道与第一存水箱的进口相连接，第一存水箱的出口作为最终净化水的取水口;

所述的反冲洗管路包括第一存水箱，所述的第一存水箱的出口通过管道与RO膜装置的出口相连接，所述的RO膜装置的进口通过管道与特虑箱的进口相连接，特虑箱的出口通过管道与多级预处理装置的进口管道相连接;

所述的废水管路包括RO膜装置，所述的RO膜装置所述的RO膜装置的出口通过管道与特虑箱的进口相连接，特虑箱的出口通过管道与多级预处理装置的进口管道相连接。

进一步，本发明的一个优选方案为：所述的一种无废水RO反渗透水处理设备还包括用于改变经RO膜装置过滤后的纯净水的理化性质、增加水的有益成分的多级再处理装置，所述的多级再处理装置的进口与RO膜装置的出口连接，所述的多级再处理装置的出口与第一存水箱的进口相连接。

进一步，本发明的一个优选方案为：所述的一种无废水RO反渗透水处理设备还包括第二存水箱，所述的特虑箱的出口通过管道与第二存水箱的进口相连接，第二存水箱的出口通过管道与多级预处理装置的进口管道相连接。

进一步，本发明的一个优选方案为：所述的特虑箱包括虑瓶体、进水管、出水管和滤芯，所述的滤芯安装于虑瓶体的内部，所述的进水管伸到滤芯的底部，所述的出水管设置在滤芯的上部，所述的滤芯为分层分流式滤芯，包括滤芯壳体，所述的滤芯壳体内部设置有至少两层过滤层，所述的过滤层之间设置有硅胶垫，所述的硅胶垫上设置有多个小孔。

进一步，本发明的一个优选方案为：所述的多级预处理装置包括虑瓶体、进水管、出水管和滤芯，所述的滤芯安装于虑瓶体的内部，所述的所述的进水 管设置在滤芯的上部，所述的出水管设置在滤芯的下部，所述的滤芯为分层分流式滤芯，包括滤芯壳体，所述的滤芯壳体内部设置有至少两层过滤层，所述的过滤层之间设置有硅胶垫，所述的硅胶垫上设置有多个小孔。

进一步，本发明的一个优选方案为：所述的过滤层为四层，所述的过滤层为纳米改性降氟滤料。

一种无废水RO反渗透水处理方法，包括以下步骤：

(1)原水首先经过多级预处理装置，初步除去水中的杂质，然后经过RO膜装置，进一步除去杂质，最后经过多级再处理装置，改变水的理化性质，增加水的有益成分，得到净化水;

(2)将经过RO膜处理后得到的废水，进行过滤处理，使废水的TDS值≤200，重新的引入到原水管道，作为原水重新利用;

(3)利用得到的部分净化水，对RO膜进行反冲洗，降低杂质对RO膜污染，冲洗后的水经过过滤处理，使废水的TDS值≤200，重新的引入到原水管道，作为原水重新利用。

进一步，本发明的一个优选方案为：所述的步骤(3)对RO膜进行反冲洗的操作为：每天反冲洗2~3次，每次5~10min，用水40~60L。

本发明的有益效果：

(1)在净水水路中的预处理中水处理设备 家用，增加分层分流式滤芯，再次提高原水的纯净度，为RO膜的处理减轻负担，提高了RO膜的使用寿命。

(2)增加特滤箱，专门对废水中的杂质和反冲洗膜中的杂质进行过滤，使水质达到能够排入原水管道的标准，杜绝了废水的排放，提高了水资源的利用率。

(3)增加反冲洗水路，将RO膜拦截下的水中杂质，使用过滤好的直饮水按其原路冲洗出RO膜，在经过过滤将这些RO膜中的杂质拦截下来，极大的降低了RO膜的损耗，提高了RO膜的使用寿命水处理设备 家用，并且与传统售水机RO膜的使用寿命相比较，使用周期更长、损耗小，过滤效果更好。
