5v电子开关电路图（一）

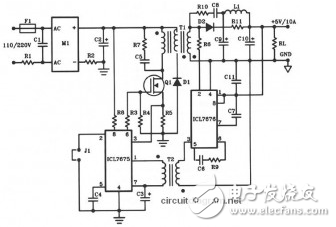

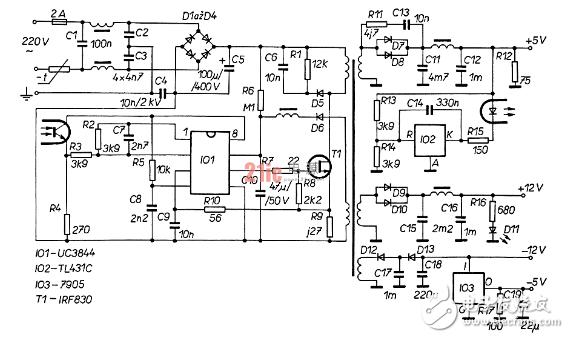

下图是50W离线式开关电源电路设计。该电路由一个供电。/交流电压输入和交流输入电压。输出将是5VDC，电流高达10A。
示意图显示了与5-V10A输出的50W电源。这确实是一个连续模式反激式转换器内。该电路具有的功能的初级侧和次级侧控制器将全例如，过电流保护故障因素。当错误条件已经消除，电力供应将进入软启动周期之前以正常运行。
5v电子开关电路图（二）
USB充电器套件，又名MP3/MP4充电器，输入AC160-240V，50/60Hz，额定输出：（标签贴纸为500mA，如果要长期输出更大电流，请更换Q1为13003）。MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点。

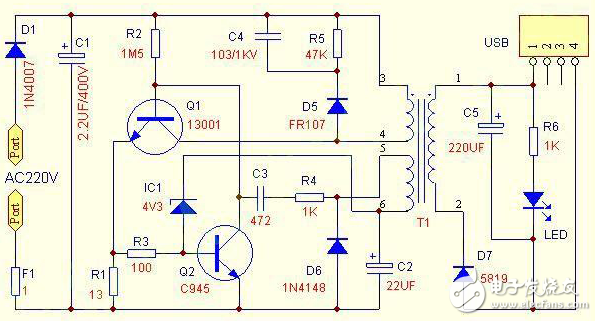

下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。接通电源后，C1会有300V左右的直流电压5v电子开关电路图大全（开关电源/充电器/单敏感器光控开关电路），通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载短路保护功能。当负载过载或者短路时，Q1的集电极电流大增可控硅充电器电路图，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出，可以将R1阻值改大。当然，如果需要输出的话，就需要将R1适当改小。注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。
C4、R5、D5起什么作用呢？T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通过R5放电，这样Q1不会因集电极的高电压击穿损坏了，因此，这三个元件如有开关或者损坏，Q1是非常危险的，分分秒秒都可能会损坏。
5v电子开关电路图（三）

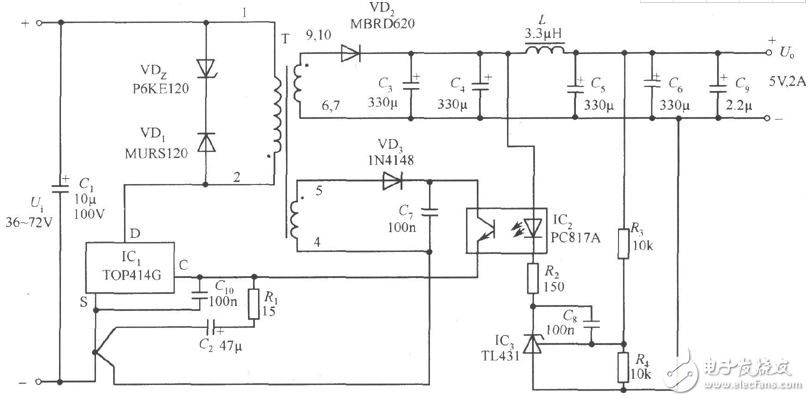

5V，2A隔离式开关电源电路图
5v电子开关电路图（四）

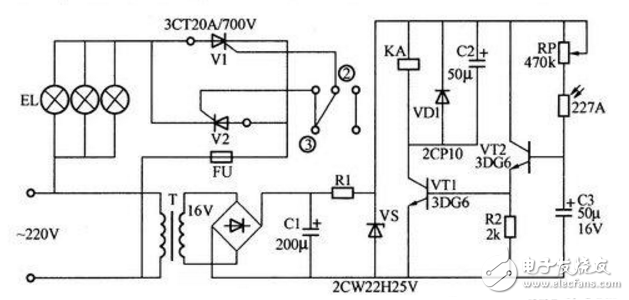

光控开关电路如下图，主要特点是白天有光照，灯泡不亮，夜晚黯淡无光，电路自动通电，灯泡亮起。
白天在较强光照下，光导管227A（一种光敏电阻）两端阻值很小，约20~50kΩ，晶体管VT2获得基极电流而导通5v电子开关电路图大全（开关电源/充电器/单敏感器光控开关电路），VT1从R2上得到正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2没有触发信号而不导通，因而灯泡EL不亮。
夜幕降临时可控硅充电器电路图，随着光照强度下降，光导管227A的阻值不断增加，最终可达1MΩ左右，VT1因基极电流太小而截止，VT1也相应截止，继电器KA失电释放，常闭触电②、③闭合，晶闸管V1、V2因其两控制相连而处于双向导通状态可控硅充电器电路图，电源被接通，照明灯亮。
图中，电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭。而当光亮强度在临界点附件缓慢变化时，易引起继电器颤动而使灯光闪动，C2可以过滤掉脉冲电流，避免照明灯闪亮。
