2．2．2变频空调器的故障检修流程
变频空调器出现故障后，由故障分析后可找出其大致的故障范围，故障范围确定后看图学习变频空调器故障维修，可依据相应的检修流程排除变频空调器的故障。
1.变频空调器不制冷／制热的故障检修流程

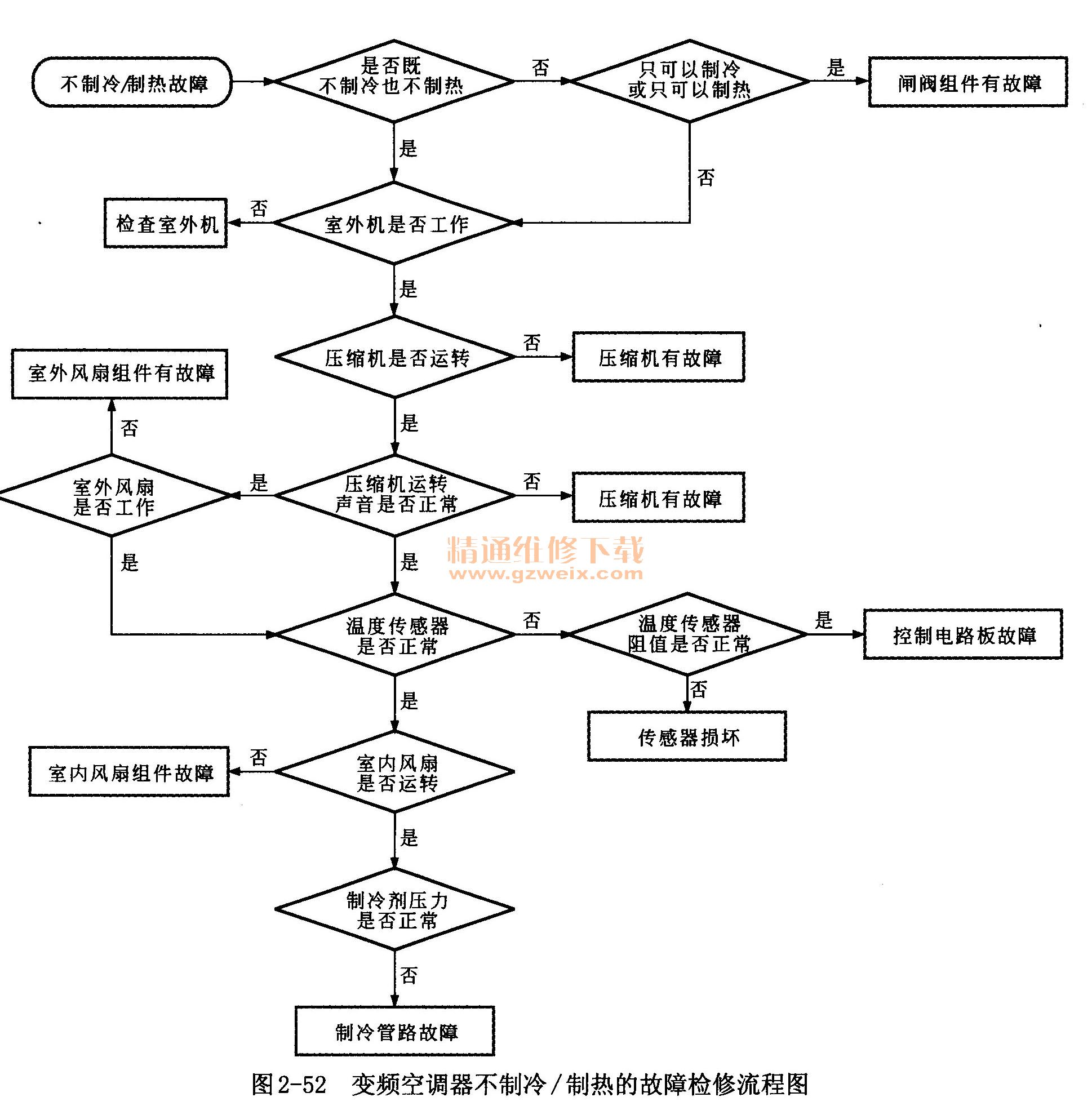

如图2-52所示为变频空调器不制冷／制热的故障检修流程图。从该图中可知变频空调器维修一线资料速查速用，检修变频空调器不制冷／制热故障时，应先判断室外机的工作情况，再对整机进行检查。
2．变频空调器制冷／制热效果差的故障检修流程

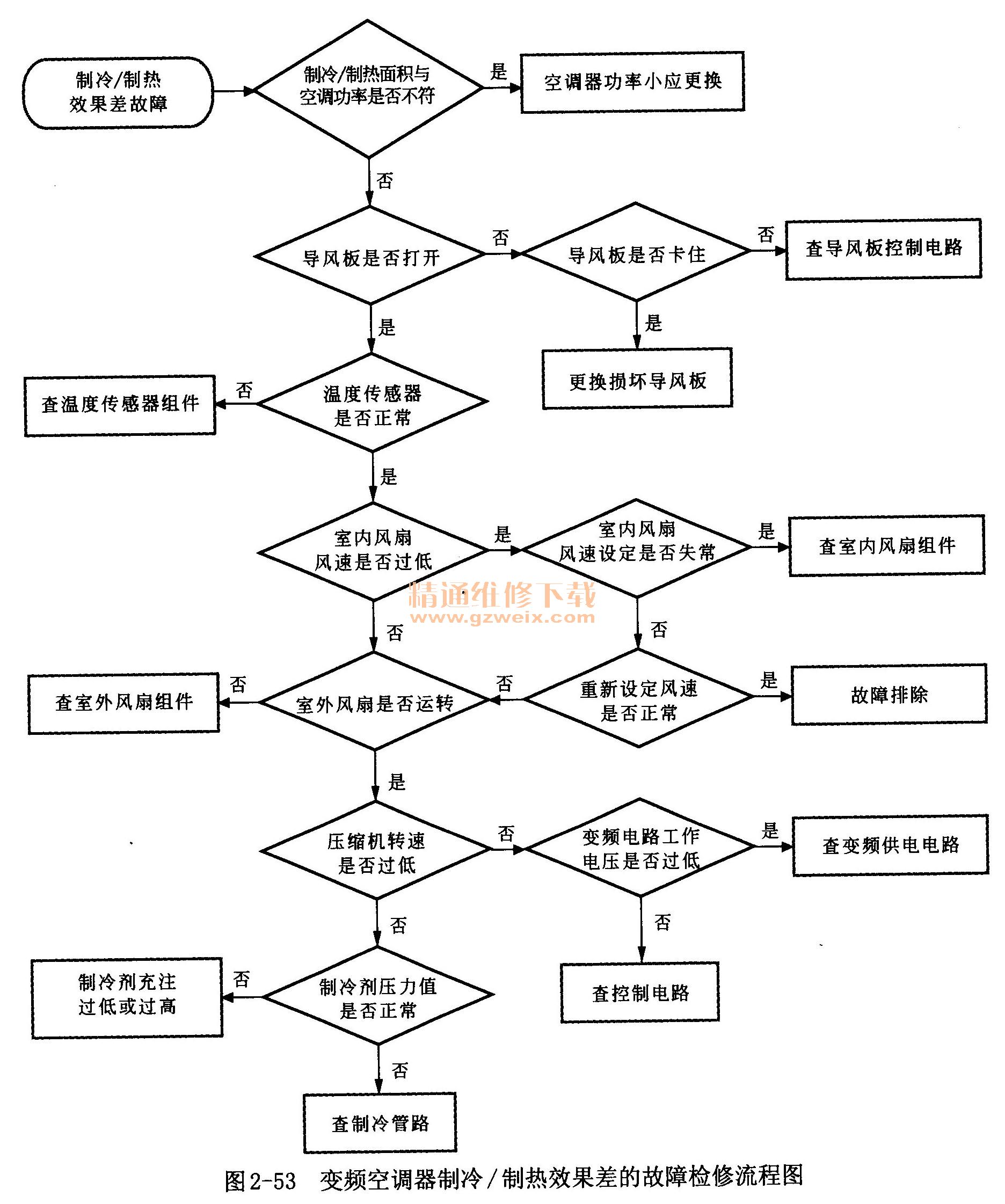

如图2-53所示为变频空调器制冷／制热效果差的故障检修流程图。通过检查变频空调器的制冷剂压力，判别是否为缺少或过多制冷剂引起变频空调器运转不良的故障。
3.变频空调器压缩机不运转的故障检修流程

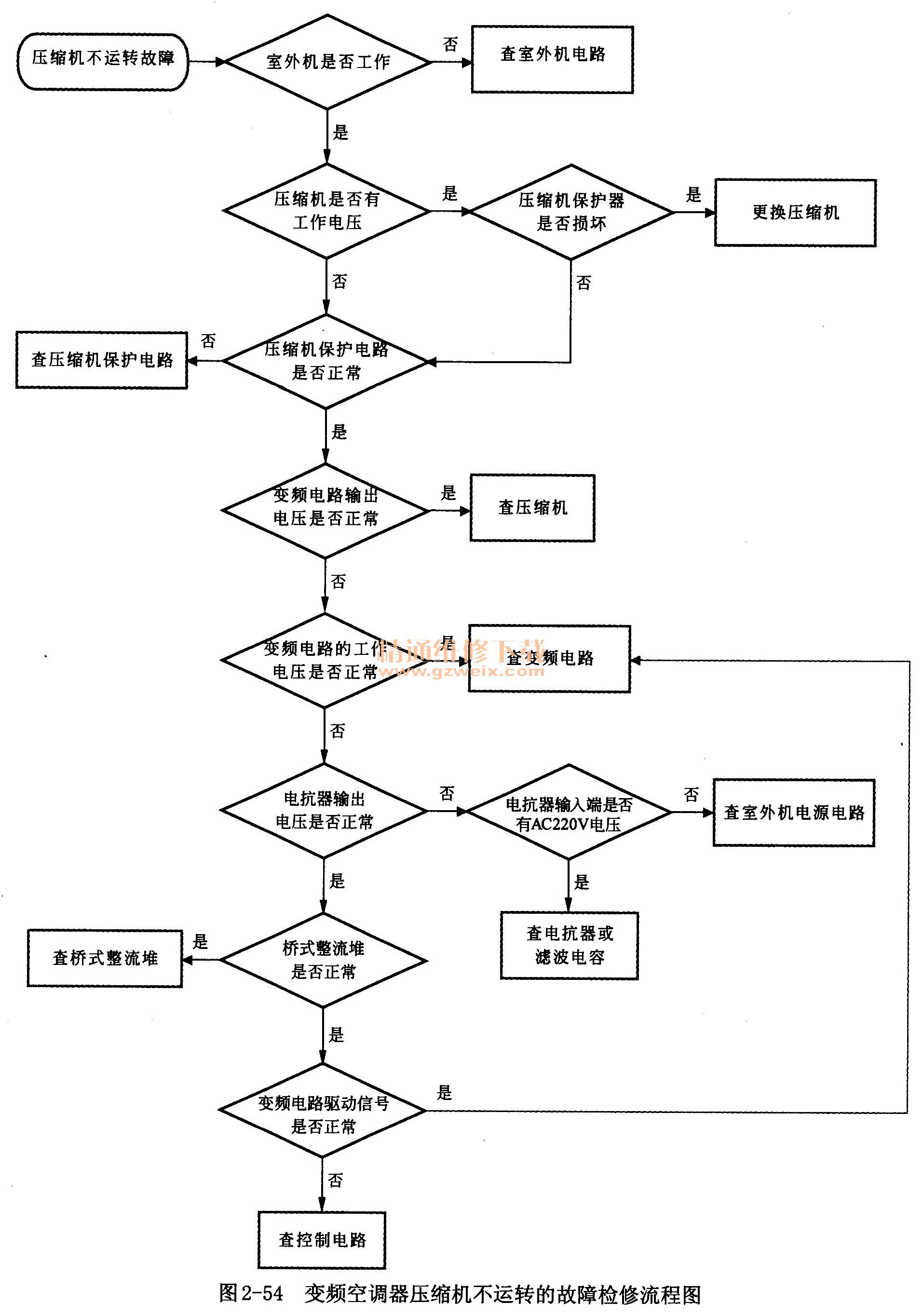

如图2-54所示为变频空调器压缩机不运转的故障检修流程图。变频空调器的压缩机由变频模块控制，通过判断变频模块是否工作，再对其他部位进行检查。
4.变频空调器室外机不工作的故障检修流程

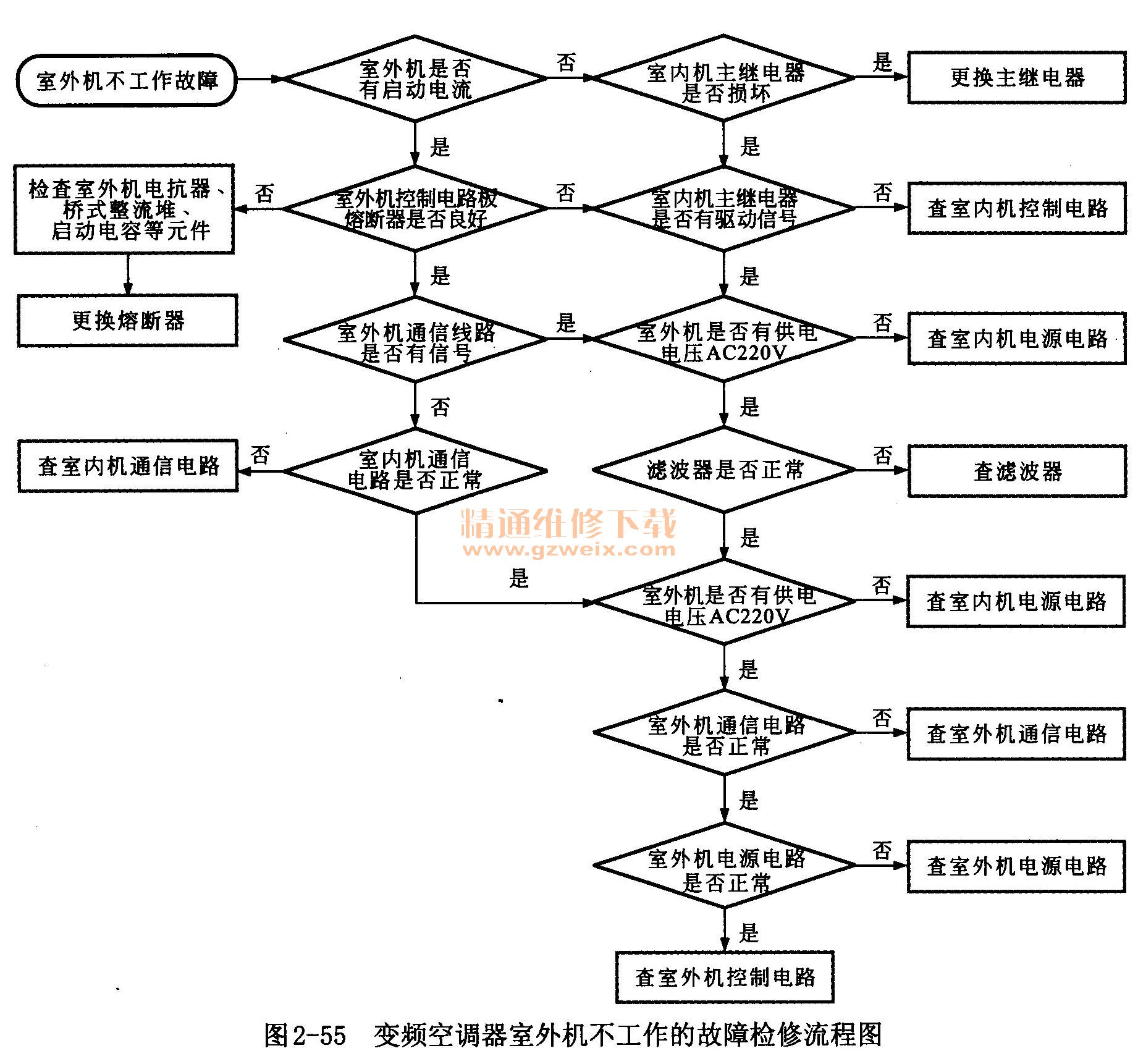

如图2-55所示为变频空调器室外机不工作的故障检修流程图。室外机由室内机为其提供通信信号和电源电压，通过检测室外机的供电情况即可判断是否为室外机的故障。
5.变频空调器频繁停机的故障检修流程

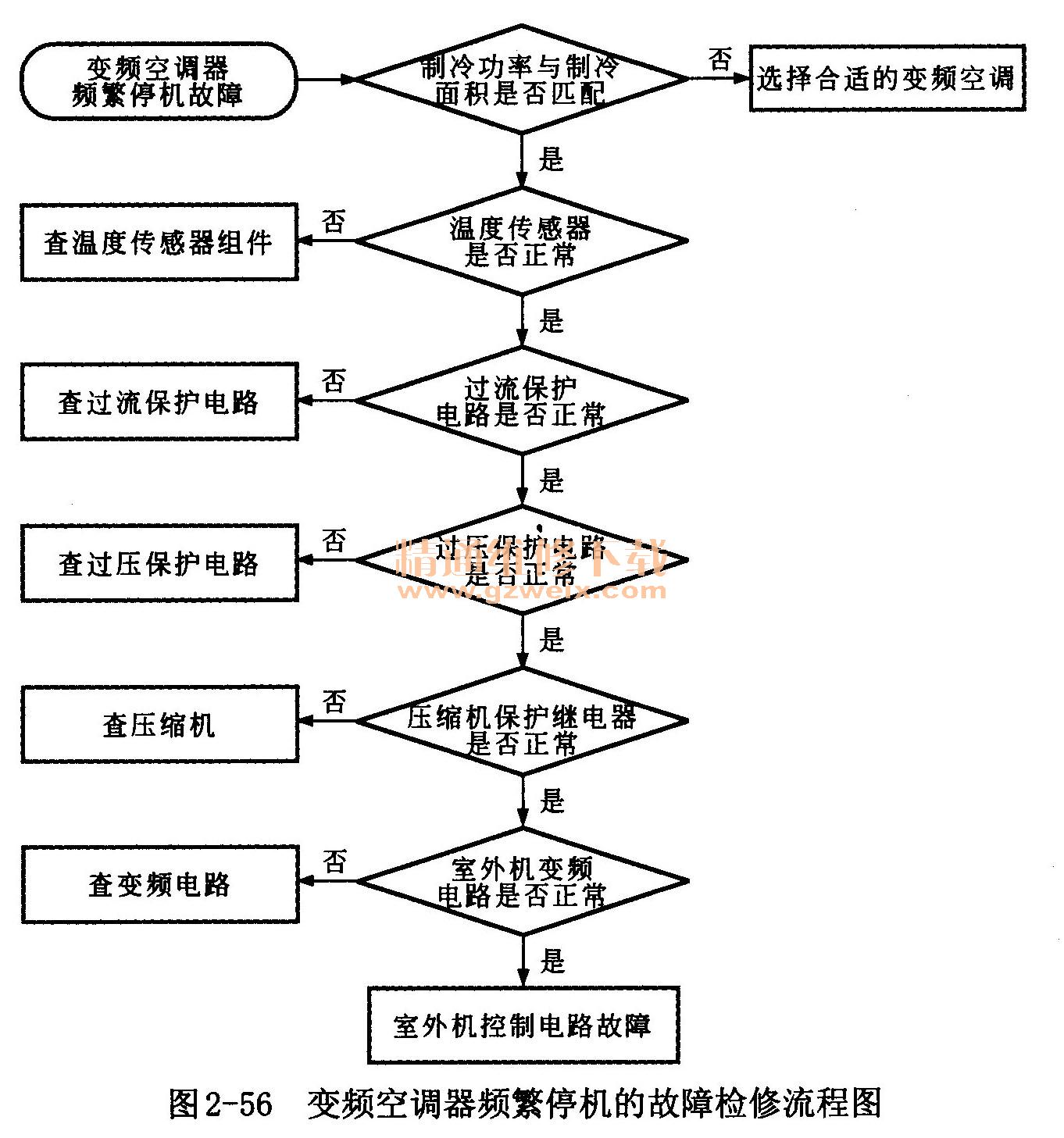

如图2-56所示为变频空调器频繁停机的故障检修流程图。由该图可知，变频空调器出现频繁停机的故障时，可依次排除温度传感器、保护电路等原因。
6．变频空调器通电跳闸的故障检修流程

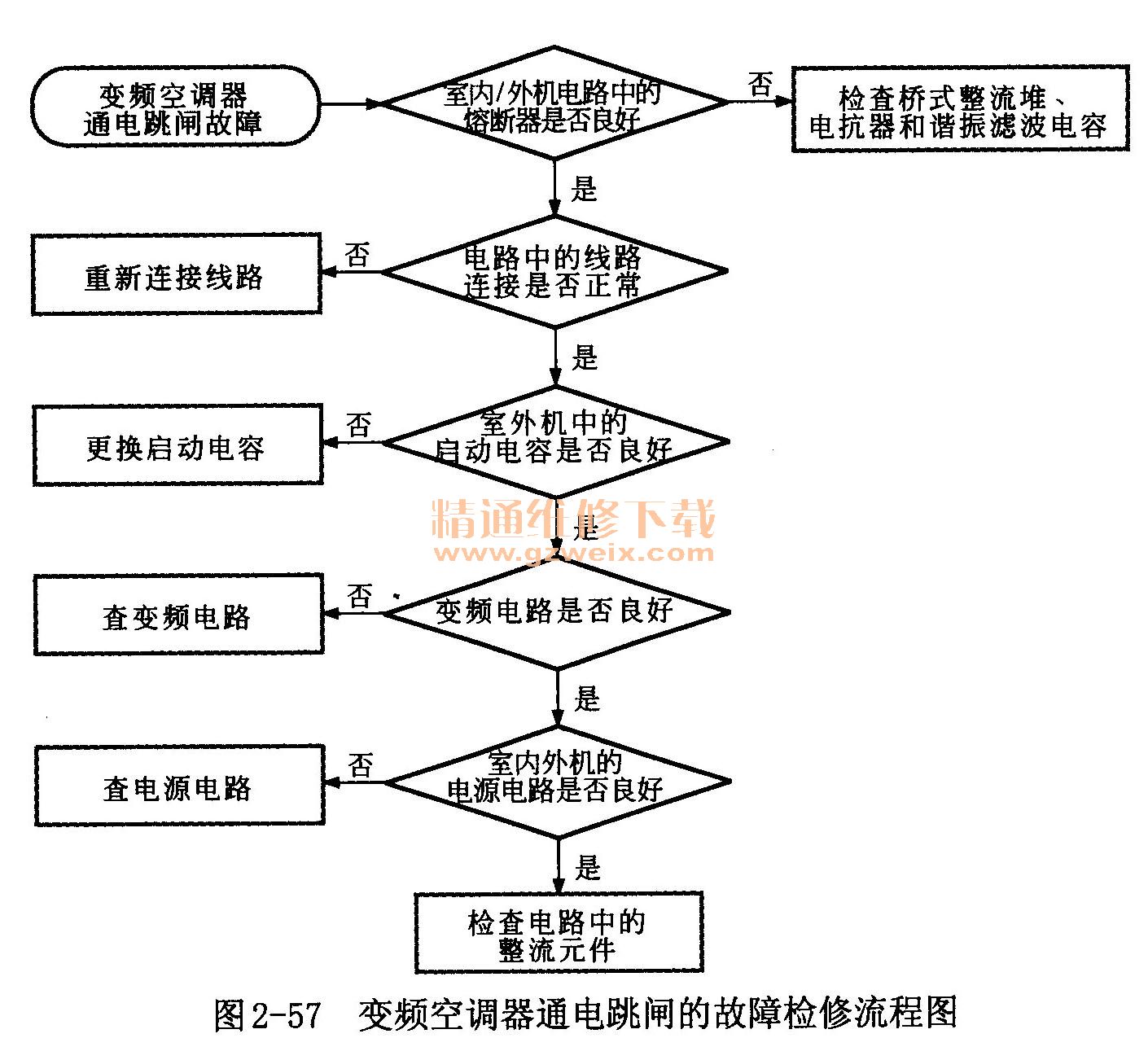

如图2-57所示为变频空调器通电跳闸的故障检修流程图。变频空调器出现通电跳闸的故障时变频空调器维修一线资料速查速用，可重点对其室外机的启动电容、电抗器等进行检查，再对其内部的控制电路等进行检测。
7.变频空调器遥控控制失灵的故障检修流程

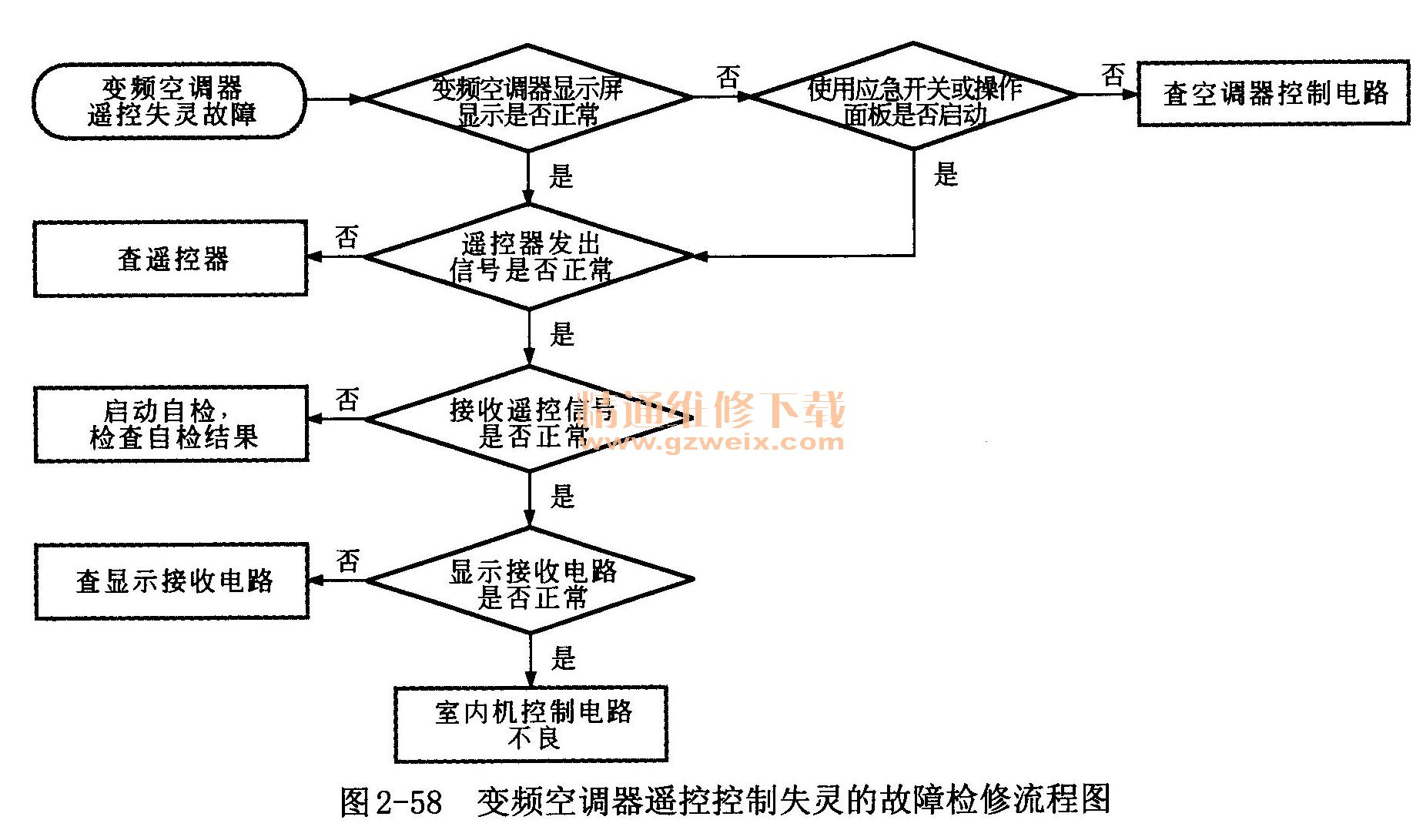

如图2-58所示为变频空调器遥控控制失灵的故障检修流程图。变频空调器遥控器控制失灵看图学习变频空调器故障维修，除了遥控器本身出现故障外变频空调器维修一线资料速查速用，变频空调器的遥控接收电路损坏后同样会导致该故障的产生。
8.变频空调器显示异常的故障检修流程

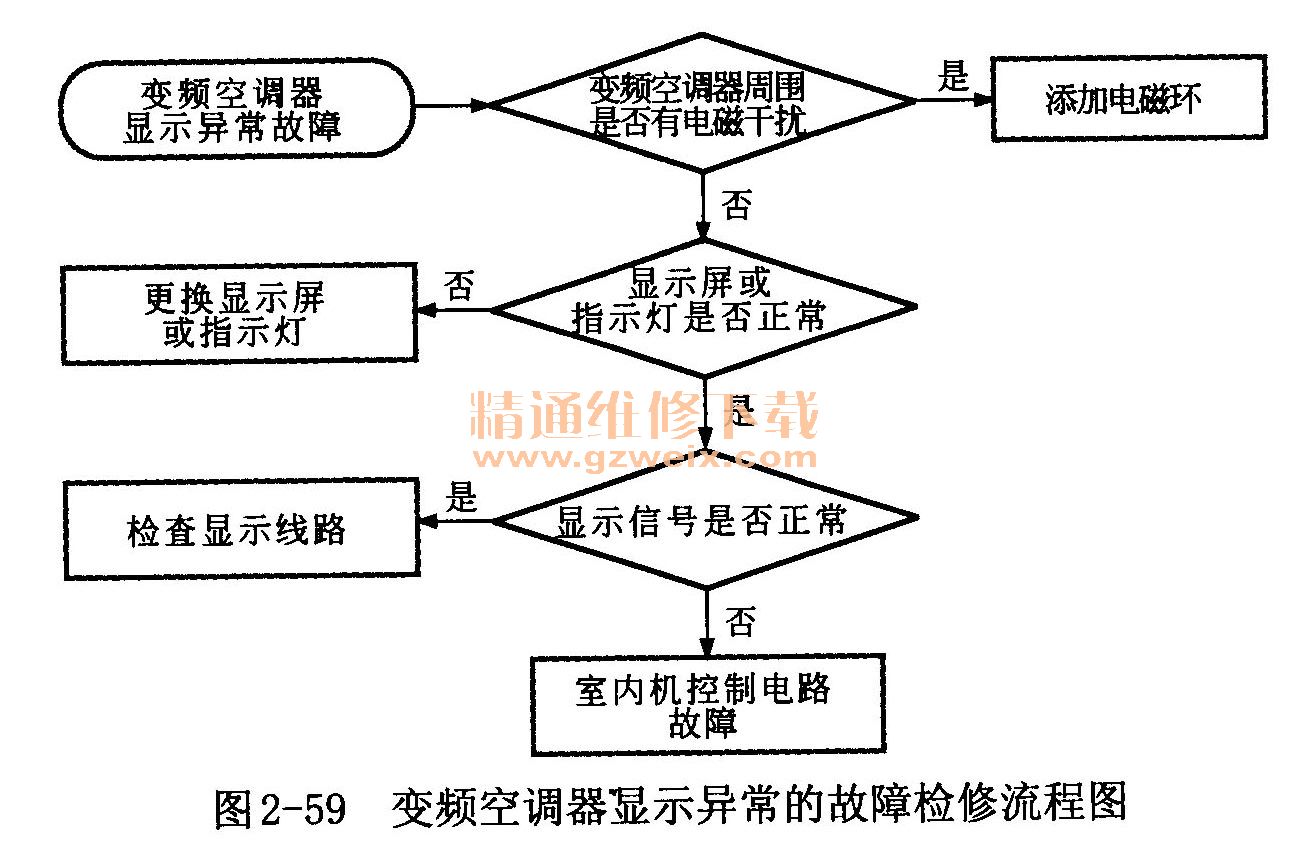

如图2-59所示为变频空调器显示异常的故障检修流程图。变频空调器显示异常的故障，除了电磁干扰外，其内部的显示电路出现故障也会导致该故障的产生。
